ADN-32-80-I-PPS-A

(572654) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568218799Artikelnummer: K1800390

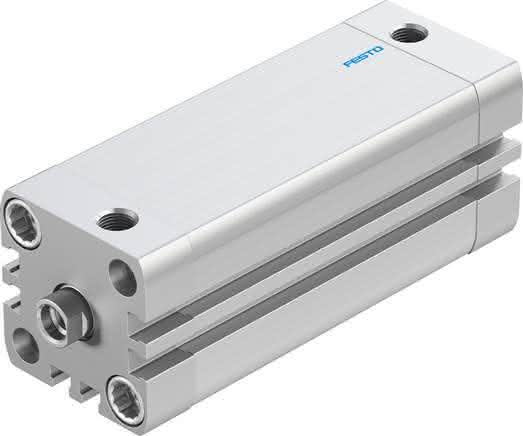

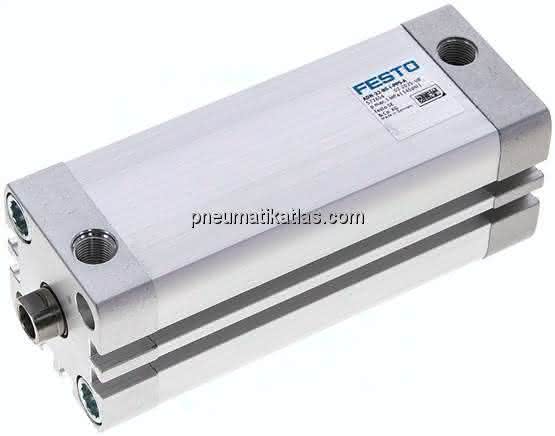

ADN-32-80-I-PPS-A (572654) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-80-I-PPS-A ADN-32-80-I-PPS-A (572654) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Kolbenstangengewinde

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Hub

80 MM

LABS-Konformität

VDMA24364-B1/B2-L

Einbaulage

beliebig

Werkstoff-Hinweis

RoHS konform

Betriebsdruck

0,15 bis 1 MPA

Entspricht Norm

ISO 21287

Befestigungsart

mit Zubehör

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Symbol

992970

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Produktgewicht

482 G, 0,46 G

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

1 J

Dämpfungslänge

4 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Bewegte Masse

130 G

Werkstoff Dichtungen

TPE-U(PUR)

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl

Umgebungstemperatur

80 GC
