Beschreibung
Hinweis:

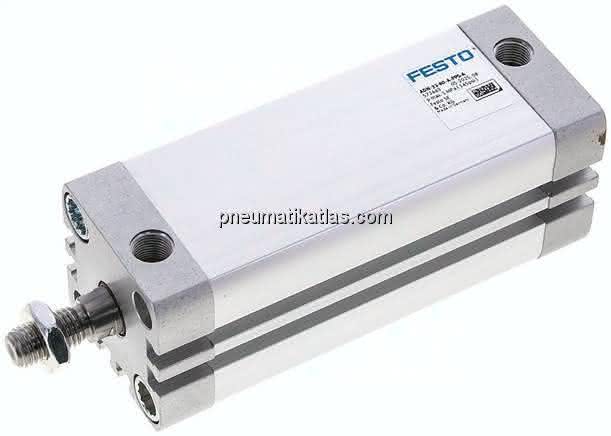

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
80 MM
Kolben- durchmesser
32 mm
Betriebsdruck
1,5 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Kolbenstangengewinde
M10x1,25
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangenende
Außengewinde
LABS-Konformität
483 N
Varianten
einseitige Kolbenstange
Dämpfungslänge
4,0 MM
Funktionsweise
doppeltwirkend
Entspricht Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Werkstoffhinweis
RoHS konform
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
60 G
Gewichtszuschlag pro 10 mm Hub
30 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Grundgewicht bei 0 mm Hub
265 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
9 G
Hinweis zum Betriebs- und Steuermedium-1
1,00 J
Werkstoff Deckel
Aluminium, eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/8
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
0,48 KG
