ADN-32-80-A-P-A

(536277) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568170943Artikelnummer: K1784192

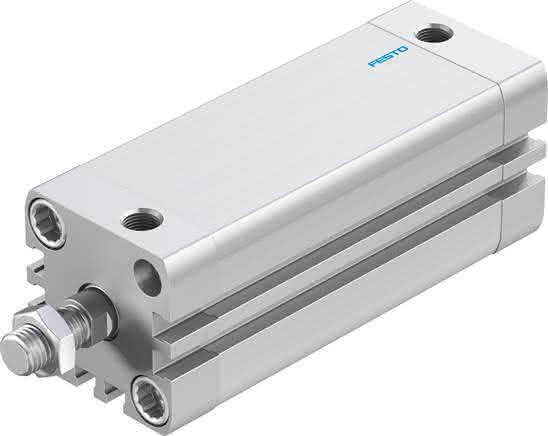

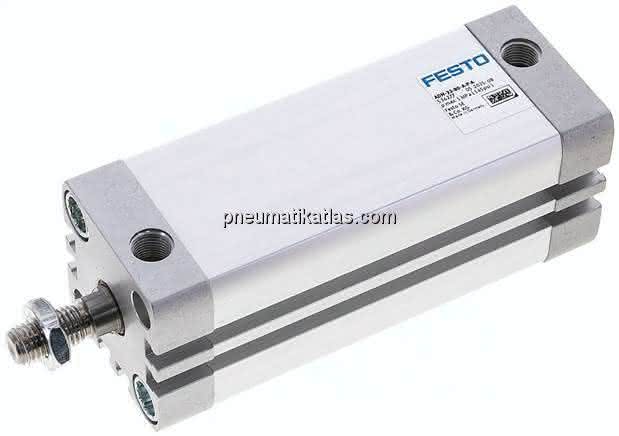

ADN-32-80-A-P-A (536277) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-80-A-P-A ADN-32-80-A-P-A (536277) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Entspricht Norm

ISO 21287

Kolbenstangengewinde

M10x1,25

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Positionserkennung

für Näherungsschalter

Kolbenstangenende

Außengewinde

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Befestigungsart

mit Zubehör

Hub

80 MM

Werkstoff-Hinweis

RoHS konform

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Symbol

991217

Bewegte Masse

149 G

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Pneumatischer Anschluss

G1/8

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Betriebsdruck

0,06 bis 1 MPA

Umgebungstemperatur

80 GC

Produktgewicht

501 G, 0,48 G

Aufprallenergie in den Endlagen

0,4 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Werkstoff Bundschrauben

Stahl
