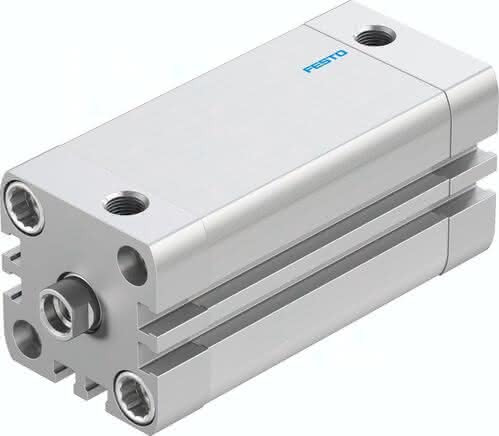

ADN-32-70-I-PPS-A

(8179024) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568621643Artikelnummer: K1914926

ADN-32-70-I-PPS-A (8179024) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-70-I-PPS-A ADN-32-70-I-PPS-A (8179024) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Einbaulage

beliebig

Kolbenstangengewinde

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Funktionsweise

doppeltwirkend

Entspricht Norm

ISO 21287

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Symbol

992970

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Werkstoff-Hinweis

RoHS konform

Aufprallenergie in den Endlagen

1 J

Betriebsdruck

0,15 bis 1 MPA

Umgebungstemperatur

80 GC

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Produktgewicht

453 G, 0,43 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Bewegte Masse

121 G

Dämpfungslänge

4 MM

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Hub

70 MM

Varianten

einseitige Kolbenstange
