ADN-32-60-I-P-A

(536286) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568170950Artikelnummer: K1784191

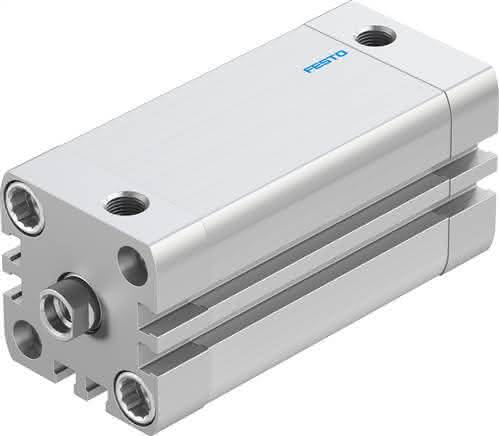

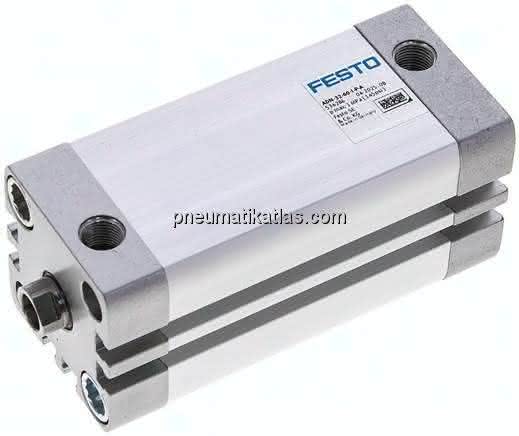

ADN-32-60-I-P-A (536286) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-60-I-P-A ADN-32-60-I-P-A (536286) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Hub

60 MM

Einbaulage

beliebig

Befestigungsart

mit Zubehör

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Symbol

991217

Varianten

einseitige Kolbenstange

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Werkstoff Kolbenstange

hochlegierter Stahl

Aufprallenergie in den Endlagen

0,4 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Bewegte Masse

105 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

LABS-Konformität

VDMA24364-B1/B2-L

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Positionserkennung

für Näherungsschalter

Pneumatischer Anschluss

G1/8

Werkstoff-Hinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Bundschrauben

Stahl

Betriebsdruck

0,06 bis 1 MPA

Umgebungstemperatur

80 GC

Produktgewicht

416 G, 0,4 G
