Beschreibung
Hinweis:

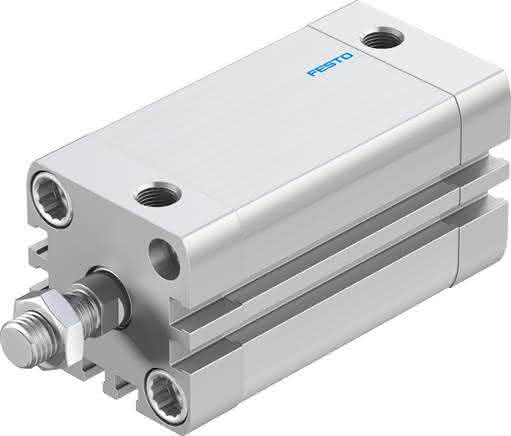

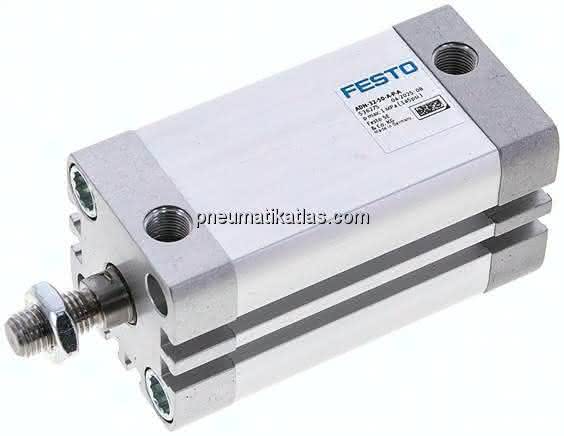

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
ISO 21287
Kolben-Durchmesser
32 mm
Betriebsdruck
0,6 bis 10 BAR
Kolbenstangengewinde
M10x1,25
Hub
50 MM
Kolbenstangenende
Außengewinde
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Aufprallenergie in den Endlagen
0,40 J
Bewegte Masse bei 0 mm Hub
60 G
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Gewichtszuschlag pro 10 mm Hub
30 G
Grundgewicht bei 0 mm Hub
265 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
0,39 KG
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
