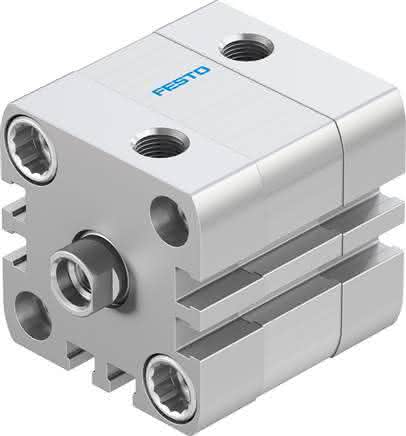

ADN-32-5-I-P-A

(536278) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568087791Artikelnummer: K1784187

ADN-32-5-I-P-A (536278) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-5-I-P-A ADN-32-5-I-P-A (536278) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangengewinde

Einbaulage

beliebig

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Symbol

991217

Varianten

einseitige Kolbenstange

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Umgebungstemperatur

80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Bewegte Masse

55 G

Produktgewicht

254 G, 0,25 G

Befestigungsart

mit Zubehör

Aufprallenergie in den Endlagen

0,4 J

Pneumatischer Anschluss

G1/8

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Werkstoff-Hinweis

RoHS konform

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Entspricht Norm

ISO 21287

Hub

5 MM

Betriebsdruck

0,06 bis 1 MPA
