Beschreibung

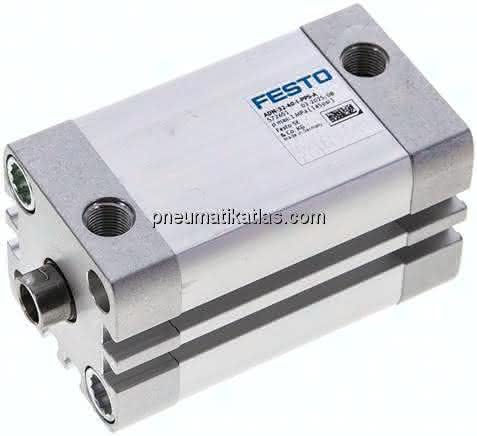

ADN-32-40-I-PPS-A ADN-32-40-I-PPS-A (572651) Kompaktzylinder
Spezifikationen
Entspricht Norm
ISO 21287
Hub
40 MM
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolben-Durchmesser
32 mm
Einbaulage
beliebig
Kolbenstangengewinde
M8
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 10 BAR
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
1,00 J
Bewegte Masse bei 0 mm Hub
60 G
Dämpfungslänge
4,0 MM
Befestigungsart
mit Durchgangsbohrungmit Innengewindemit Zubehörwahlweise:
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
RoHS konform
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Grundgewicht bei 0 mm Hub
265 G
Werkstoff Dichtungen
TPE-U(PUR)
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Gewichtszuschlag pro 10 mm Hub
30 G
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Werkstoff Zylinderrohr
Aluminium-Knetlegierunggleiteloxiert
Werkstoff Deckel
Aluminiumeloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Gewicht
0,35 KG
