Beschreibung
Hinweis:

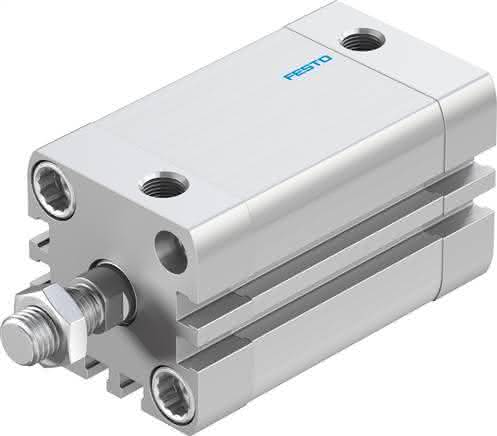

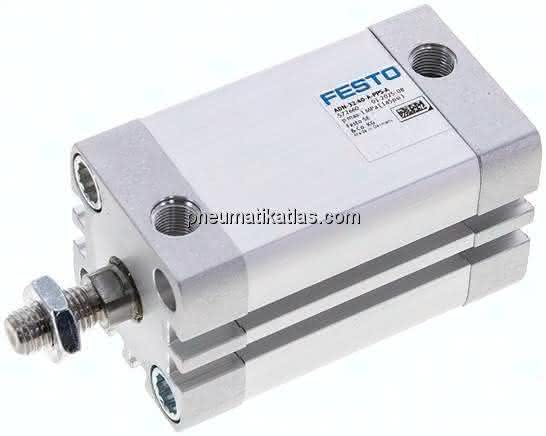

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Entspricht Norm
ISO 21287
Hub
40 MM
Kolbenstangengewinde
M10x1,25
Kolben- durchmesser
32 mm
Betriebsdruck
1,5 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangenende
Außengewinde
Umgebungstemperatur
-20 bis 80 GC
Einbaulage
beliebig
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
1,00 J
Funktionsweise
doppeltwirkend
LABS-Konformität
483 N
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Bewegte Masse bei 0 mm Hub
60 G
Dämpfungslänge
4,0 MM
Gewichtszuschlag pro 10 mm Hub
30 G
Werkstoffhinweis
RoHS konform
Grundgewicht bei 0 mm Hub
265 G
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
9 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Produktgewicht
0,37 KG
