Beschreibung
Hinweis:

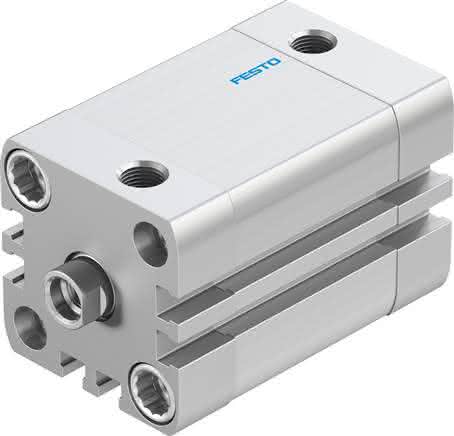

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
30 MM
Betriebsdruck
1,5 bis 10 BAR
Kolben- durchmesser
32 mm
Kolbenstangengewinde
M8
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
LABS-Konformität
483 N
Entspricht Norm
ISO 21287
Kolbenstangenende
Innengewinde
Werkstoffhinweis
RoHS konform
Positionserkennung
für Näherungsschalter
Werkstoffhinweis-1
hochlegierter Stahl
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Hinweis zum Betriebs- und Steuermedium-1
1,00 J
Dämpfungslänge
4,0 MM
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Grundgewicht bei 0 mm Hub
265 G
Bewegte Masse bei 0 mm Hub
60 G
Gewichtszuschlag pro 10 mm Hub
30 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
9 G
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/8
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Deckel
Aluminium, eloxiert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,32 KG
