Beschreibung
Hinweis:

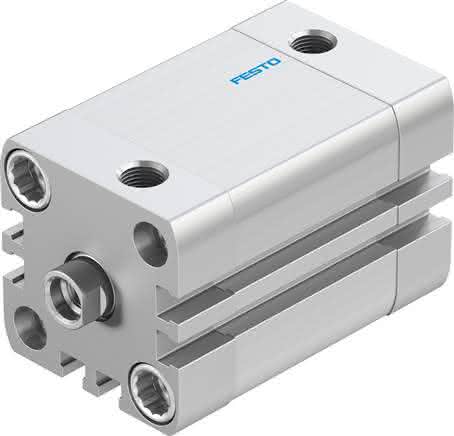

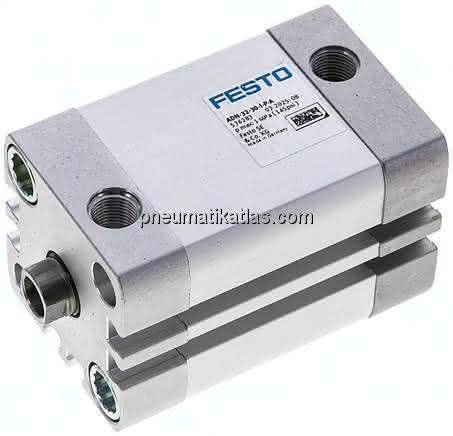

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Kolben- durchmesser
32 mm
Einbaulage
beliebig
Hub
30 MM
Kolbenstangengewinde
M8
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
ISO 21287
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Betriebsdruck
0,6 bis 10 BAR
Hinweis zum Betriebs- und Steuermedium-1
0,40 J
Werkstoffhinweis
RoHS konform
LABS-Konformität
483 N
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
60 G
Gewichtszuschlag pro 10 mm Hub
30 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
9 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminium, eloxiert
Werkstoffhinweis-1
hochlegierter Stahl
Grundgewicht bei 0 mm Hub
265 G
Produktgewicht
0,31 KG
