ADN-32-30-A-P-A

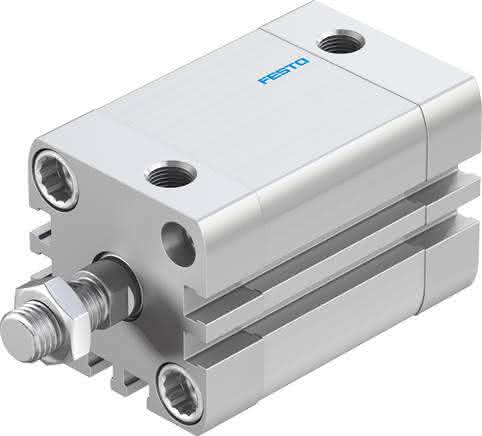

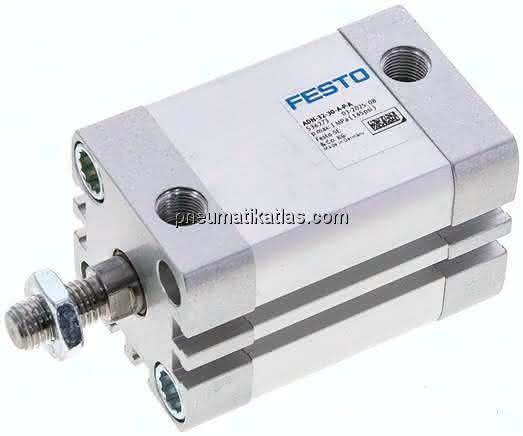

(536273) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568087760Artikelnummer: K1784182

ADN-32-30-A-P-A (536273) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-30-A-P-A ADN-32-30-A-P-A (536273) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Einbaulage

beliebig

Hub

30 MM

Kolbenstangengewinde

M10x1,25

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,4 J

Produktgewicht

353 G, 0,34 G

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Bewegte Masse

103 G

Umgebungstemperatur

80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
