Beschreibung

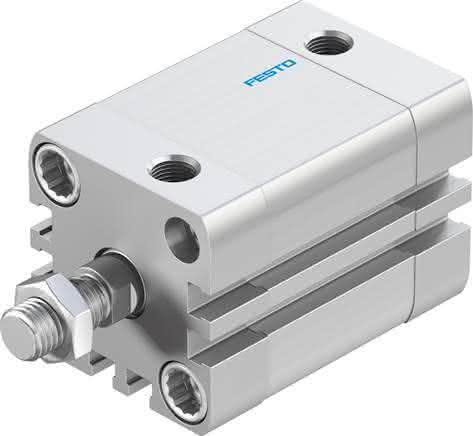

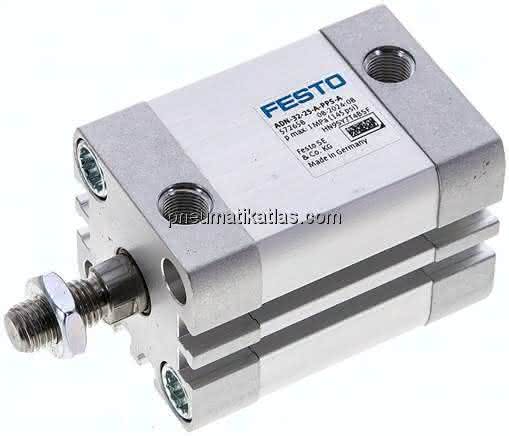

ADN-32-25-A-PPS-A ADN-32-25-A-PPS-A (572658) Kompaktzylinder
Spezifikationen
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Entspricht Norm
ISO 21287
Kolben-Durchmesser
32 mm
Umgebungstemperatur
-20 bis 80 GC
Hub
25 MM
Funktionsweise
doppeltwirkend
Kolbenstangengewinde
M10x1,25
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
1,00 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
60 G
Dämpfungslänge
4,0 MM
Gewichtszuschlag pro 10 mm Hub
30 G
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Grundgewicht bei 0 mm Hub
265 G
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Pneumatischer Anschluss
G1/8
Werkstoff Deckel
Aluminiumeloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
Aluminium-Knetlegierunggleiteloxiert
Befestigungsart
mit Durchgangsbohrungmit Innengewindemit Zubehörwahlweise:
Betriebsdruck
1,5 bis 10 BAR
Einbaulage
beliebig
Gewicht
0,33 KG
