Beschreibung
Hinweis:

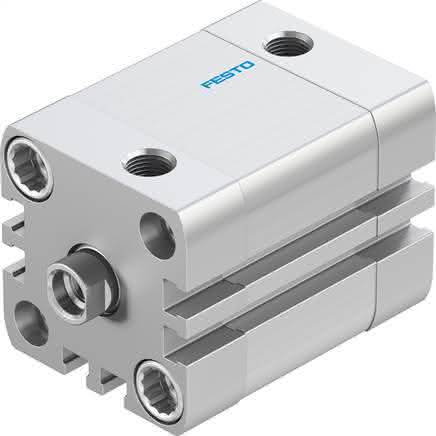

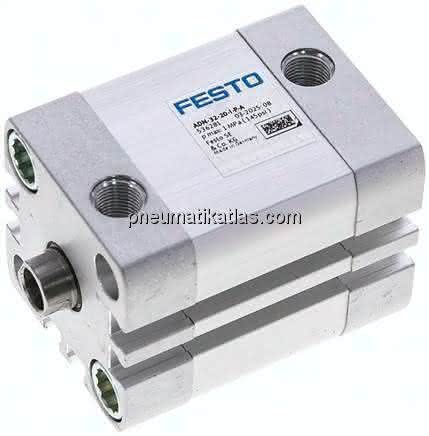

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
20 MM
Kolben- durchmesser
32 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Betriebsdruck
0,6 bis 10 BAR
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
0,40 J
LABS-Konformität
483 N
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoffhinweis-1
hochlegierter Stahl
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
9 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Pneumatischer Anschluss
G1/8
Kolbenstangengewinde
M8
Werkstoffhinweis
RoHS konform
Gewichtszuschlag pro 10 mm Hub
30 G
Kolbenstangenende
Innengewinde
Werkstoff Deckel
Aluminium, eloxiert
Grundgewicht bei 0 mm Hub
265 G
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
60 G
Umgebungstemperatur
-20 bis 80 GC
Produktgewicht
0,29 KG
