ADN-32-20-A-PPS-A

(572657) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568102593Artikelnummer: K1800377

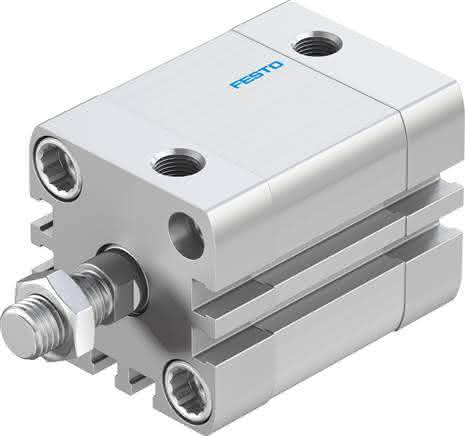

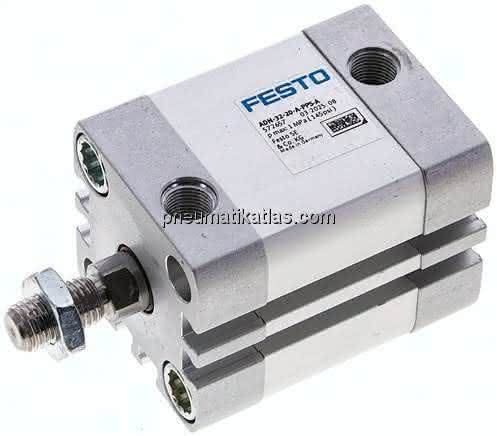

ADN-32-20-A-PPS-A (572657) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-20-A-PPS-A ADN-32-20-A-PPS-A (572657) Kompaktzylinder

Spezifikationen

Kolben-Ø

32 mm

Einbaulage

beliebig

Hub

20 MM

Kolbenstangengewinde

M10x1,25

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

992970

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Dämpfungslänge

4 MM

Pneumatischer Anschluss

G1/8

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

1 J

Produktgewicht

331 G, 0,32 G

Betriebsdruck

0,15 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Bewegte Masse

101 G

Umgebungstemperatur

80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
