Beschreibung
Hinweis:

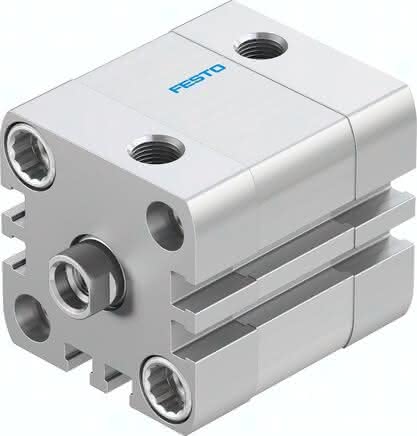

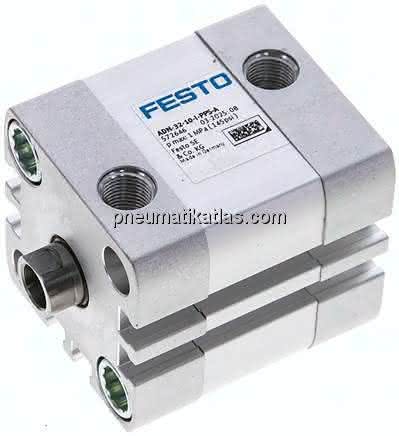

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
10 MM
Kolben-Durchmesser
32 mm
Kolbenstangengewinde
M8
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 10 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Aufprallenergie in den Endlagen
1,00 J
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Grundgewicht bei 0 mm Hub
265 G
Zuschlag bewegte Masse pro 10 mm Hub
9 G
Befestigungsart
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
G1/8
Werkstoffhinweis
RoHS konform
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 6 bar, Vorlauf
483 N
Bewegte Masse bei 0 mm Hub
60 G
Dämpfungslänge
4,0 MM
Gewichtszuschlag pro 10 mm Hub
30 G
Produktgewicht
0,27 KG
