ADN-32-10-A-PPS-A

(572655) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568102579Artikelnummer: K1800373

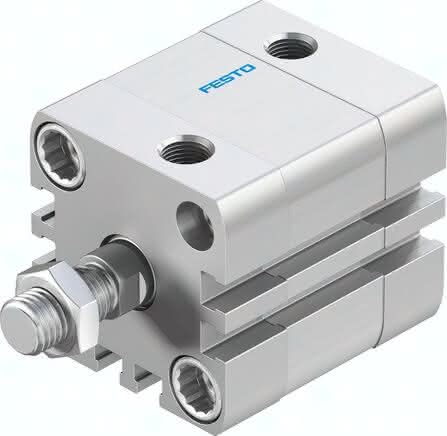

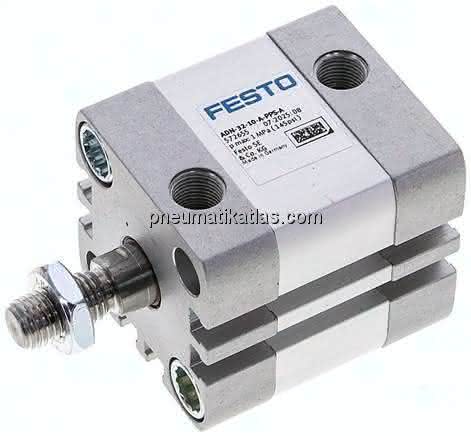

ADN-32-10-A-PPS-A (572655) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-32-10-A-PPS-A ADN-32-10-A-PPS-A (572655) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

32 mm

Kolbenstangengewinde

M10x1,25

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

LABS-Konformität

VDMA24364-B1/B2-L

Entspricht Norm

ISO 21287

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Symbol

992970

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Umgebungstemperatur

80 GC

Aufprallenergie in den Endlagen

1 J

Dämpfungslänge

4 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

415 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

483 N

Werkstoff Dichtungen

TPE-U(PUR)

Bewegte Masse

92 G

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff-Hinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Bundschrauben

Stahl

Hub

10 MM

Betriebsdruck

0,15 bis 1 MPA

Produktgewicht

301 G, 0,29 G
