Beschreibung
Hinweis:

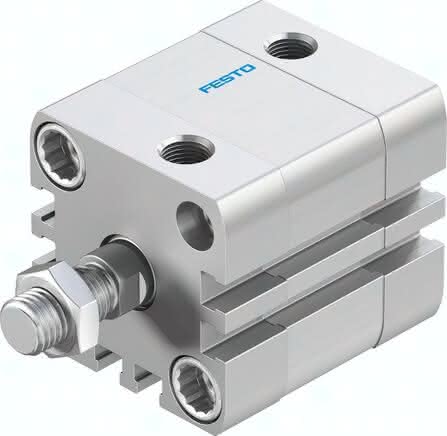

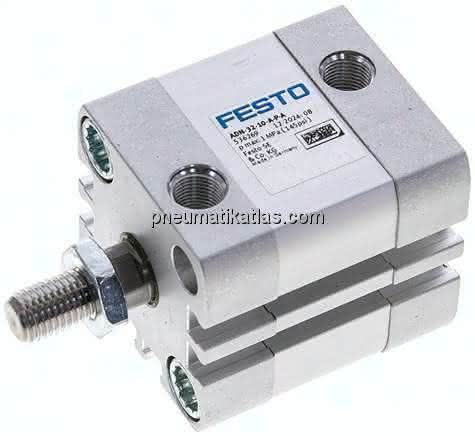

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Kolben- durchmesser
32 mm
Hub
10 MM
Kolbenstangengewinde
M10x1,25
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
0,6 bis 10 BAR
Entspricht Norm
ISO 21287
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Umgebungstemperatur
-20 bis 80 GC
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
LABS-Konformität
483 N
Hinweis zum Betriebs- und Steuermedium-1
0,40 J
Bewegte Masse bei 0 mm Hub
60 G
Gewichtszuschlag pro 10 mm Hub
30 G
Theoretische Kraft bei 6 bar, Rücklauf
415 N
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
9 G
Werkstoff Dichtungen
TPE-U(PUR)
Grundgewicht bei 0 mm Hub
265 G
Pneumatischer Anschluss
G1/8
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Deckel
Aluminium, eloxiert
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Produktgewicht
0,28 KG
