ADN-25-70-I-P-A

(8178880) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568621537Artikelnummer: K1914915

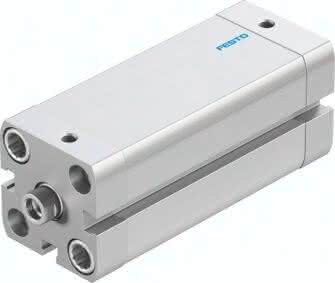

ADN-25-70-I-P-A (8178880) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-25-70-I-P-A ADN-25-70-I-P-A (8178880) Kompaktzylinder

Spezifikationen

Kolben-Ø

25 mm

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

LABS-Konformität

VDMA24364-B1/B2-L

Entspricht Norm

ISO 21287

Kolbenstangenende

Innengewinde

Betriebsdruck

0,06 bis 1 MPA

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Funktionsweise

doppeltwirkend

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Pneumatischer Anschluss

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Werkstoff Bundschrauben

Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Produktgewicht

353 G, 0,33 G

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Varianten

einseitige Kolbenstange

Hub

70 MM

Umgebungstemperatur

80 GC

Aufprallenergie in den Endlagen

0,3 J

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

247 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

295 N

Bewegte Masse

76 G
