Beschreibung

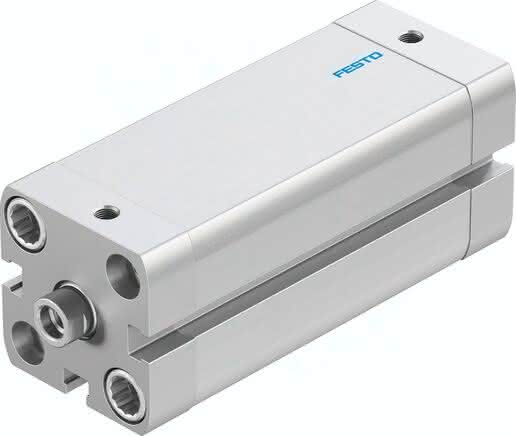

ADN-25-60-I-PPS-A ADN-25-60-I-PPS-A (577181) Kompaktzylinder
Spezifikationen
Kolben-Ø
25 mm
Kolbenstangengewinde
M6
Dämpfung
selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Innengewinde
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Symbol
991217
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
LABS-Konformität
VDMA24364-B1/B2-L
Entspricht Norm
ISO 21287
Befestigungsart
mit Zubehör
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Pneumatischer Anschluss
M5
Werkstoff-Hinweis
RoHS konform
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Hub
60 MM
Betriebsdruck
0,15 bis 1 MPA
Bewegte Masse
68 G
Umgebungstemperatur
80 GC
Aufprallenergie in den Endlagen
0,3 J
Dämpfungslänge
03. Mai MM
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
247 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
295 N
Werkstoff Bundschrauben
Stahl
Produktgewicht
328 G, 0,3 G
