Beschreibung
Hinweis:

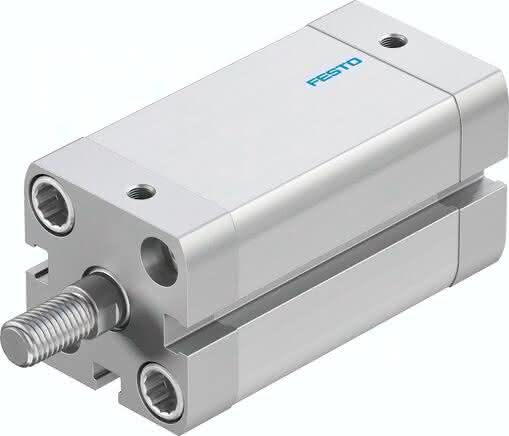

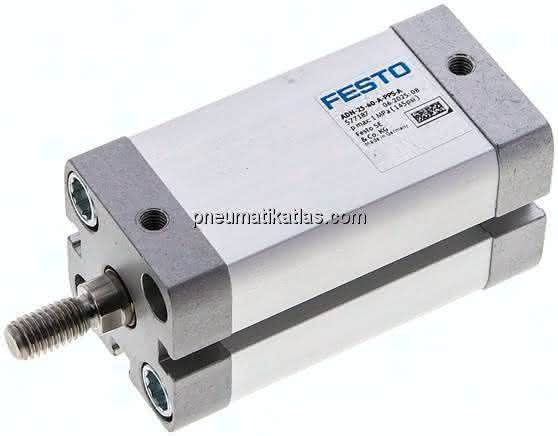

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
40 MM
Kolben- durchmesser
25 mm
Kolbenstangengewinde
M8
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Betriebsdruck
1,5 bis 10 BAR
Entspricht Norm
ISO 21287
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Einbaulage
beliebig
Dämpfungslänge
3,5 MM
Hinweis zum Betriebs- und Steuermedium-1
0,30 J
LABS-Konformität
295 N
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Grundgewicht bei 0 mm Hub
156 G
Bewegte Masse bei 0 mm Hub
50 G
Gewichtszuschlag pro 10 mm Hub
23 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
M5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoff Deckel
Aluminium, eloxiert
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoffhinweis-1
hochlegierter Stahl
Umgebungstemperatur
-20 bis 80 GC
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,25 KG
