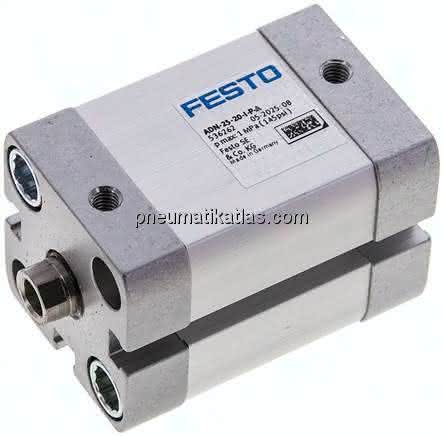

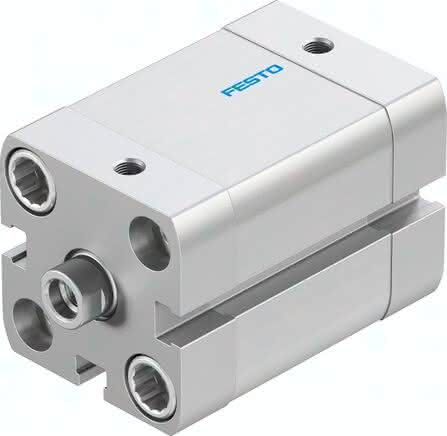

ADN-25-20-I-P-A

(536262) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568087661Artikelnummer: K1784161

ADN-25-20-I-P-A (536262) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-25-20-I-P-A ADN-25-20-I-P-A (536262) Kompaktzylinder

Spezifikationen

Kolben-Ø

25 mm

Einbaulage

beliebig

Hub

20 MM

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,3 J

Produktgewicht

224 G, 0,2 G

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

247 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

295 N

Bewegte Masse

44 G

Umgebungstemperatur

80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
