ADN-25-15-I-P-A

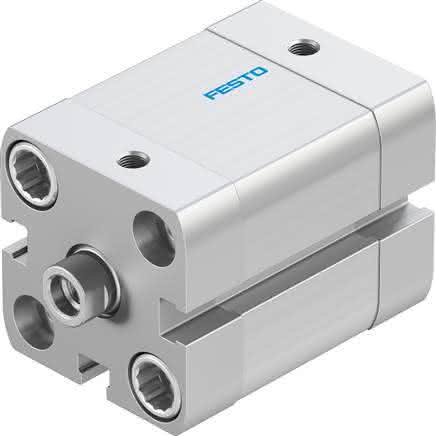

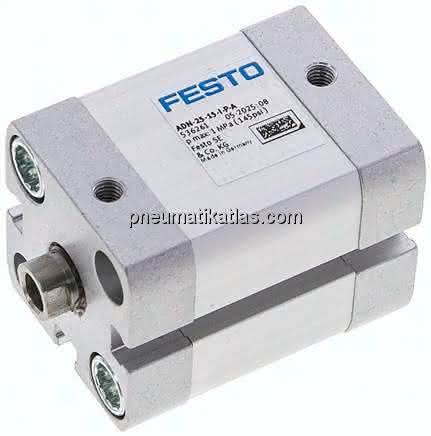

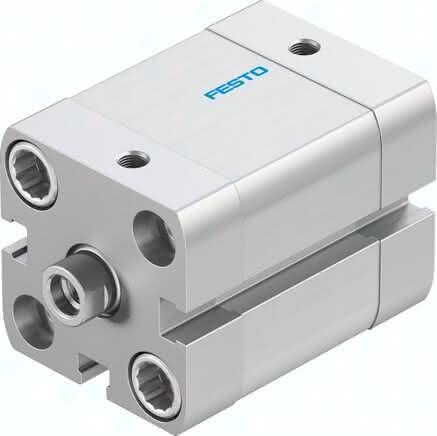

(536261) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568087654Artikelnummer: K1784159

ADN-25-15-I-P-A (536261) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-25-15-I-P-A ADN-25-15-I-P-A (536261) Kompaktzylinder

Spezifikationen

Kolben-Ø

25 mm

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Hub

15 MM

Funktionsweise

doppeltwirkend

Kolbenstangenende

Innengewinde

Betriebsdruck

0,06 bis 1 MPA

Entspricht Norm

ISO 21287

Positionserkennung

für Näherungsschalter

Einbaulage

beliebig

Varianten

einseitige Kolbenstange

Befestigungsart

mit Zubehör

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,3 J

Pneumatischer Anschluss

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

247 N

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Bewegte Masse

41 G

Symbol

991217

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff-Hinweis

RoHS konform

LABS-Konformität

VDMA24364-B1/B2-L

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

295 N

Umgebungstemperatur

80 GC

Werkstoff Bundschrauben

Stahl

Produktgewicht

211 G, 0,19 G

Werkstoff Kolbenstange

hochlegierter Stahl
