Beschreibung

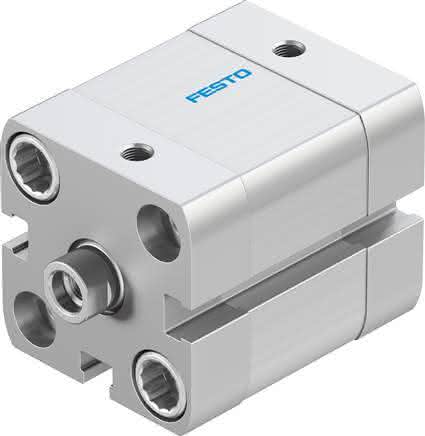

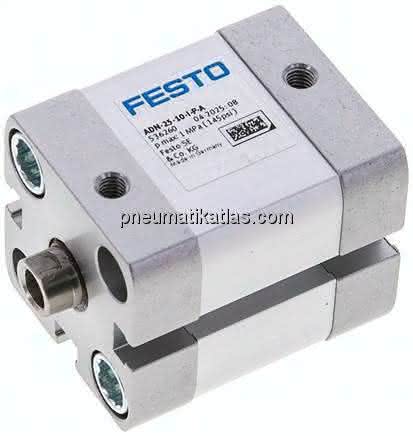

ADN-25-10-I-P-A ADN-25-10-I-P-A (536260) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
ISO 21287
Kolben-Durchmesser
25 mm
Umgebungstemperatur
-20 bis 80 GC
Hub
10 MM
Funktionsweise
doppeltwirkend
Kolbenstangengewinde
M6
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,30 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
295 N
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
50 G
Gewichtszuschlag pro 10 mm Hub
23 G
Theoretische Kraft bei 6 bar, Rücklauf
247 N
Grundgewicht bei 0 mm Hub
156 G
Zuschlag bewegte Masse pro 10 mm Hub
6 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminiumeloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
Aluminium-Knetlegierunggleiteloxiert
Befestigungsart
mit Durchgangsbohrungmit Innengewindemit Zubehörwahlweise:
Betriebsdruck
0,6 bis 10 BAR
Einbaulage
beliebig
Gewicht
0,175 KG
