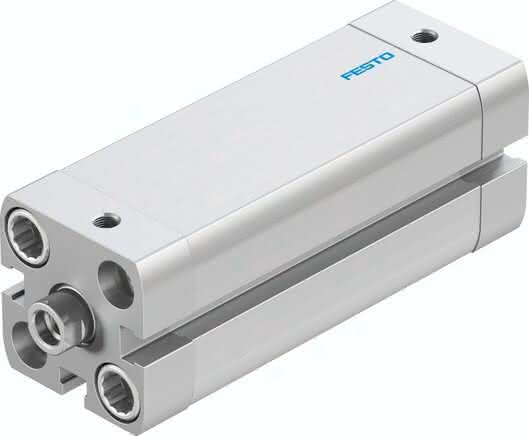

ADN-20-70-I-PPS-A

(8178866) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568621513Artikelnummer: K1914913

ADN-20-70-I-PPS-A (8178866) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-20-70-I-PPS-A ADN-20-70-I-PPS-A (8178866) Kompaktzylinder

Spezifikationen

Kolben-Ø

20 mm

Kolbenstangengewinde

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Einbaulage

beliebig

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Entspricht Norm

ISO 21287

Symbol

991217

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Umgebungstemperatur

80 GC

Aufprallenergie in den Endlagen

0,2 J

Dämpfungslänge

3 MM

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

141 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

188 N

Bewegte Masse

68 G

Produktgewicht

282 G, 0,26 G

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

Werkstoff-Hinweis

RoHS konform

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Hub

70 MM

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Betriebsdruck

0,15 bis 1 MPA

Werkstoff Bundschrauben

Stahl
