Beschreibung
Hinweis:

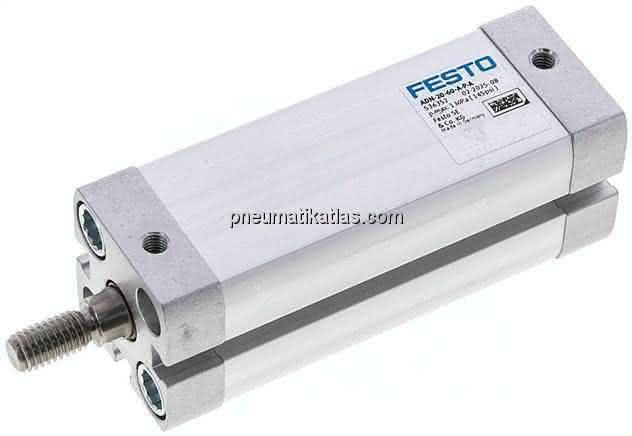

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
60 MM
Kolben- durchmesser
20 mm
Kolbenstangengewinde
M8
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
ISO 21287
Betriebsdruck
0,6 bis 10 BAR
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Einbaulage
beliebig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
Theoretische Kraft bei 6 bar, Rücklauf
141 N
Bewegte Masse bei 0 mm Hub
30 G
Gewichtszuschlag pro 10 mm Hub
21 G
Grundgewicht bei 0 mm Hub
131 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Deckel
Aluminium, eloxiert
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
0,20 J
LABS-Konformität
188 N
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
0,25 KG
