ADN-20-50-I-PPS-A

(577164) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568104498Artikelnummer: K1805708

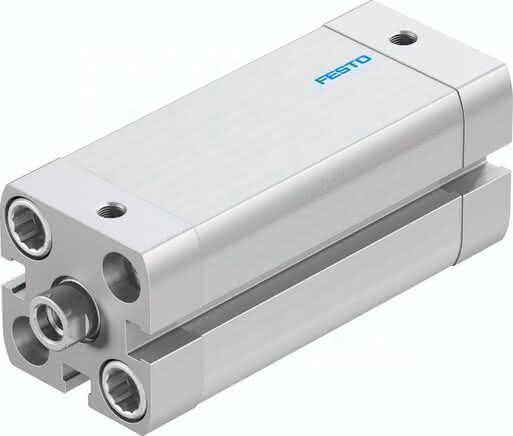

ADN-20-50-I-PPS-A (577164) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-20-50-I-PPS-A ADN-20-50-I-PPS-A (577164) Kompaktzylinder

Spezifikationen

Kolben-Ø

20 mm

Einbaulage

beliebig

Hub

50 MM

Kolbenstangengewinde

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

LABS-Konformität

VDMA24364-B1/B2-L

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Symbol

991217

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Befestigungsart

mit Zubehör

Dämpfungslänge

3 MM

Pneumatischer Anschluss

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,2 J

Produktgewicht

238 G, 0,21 G

Betriebsdruck

0,15 bis 1 MPA

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

141 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

188 N

Bewegte Masse

55 G

Umgebungstemperatur

80 GC

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Varianten

einseitige Kolbenstange
