Beschreibung
Hinweis:

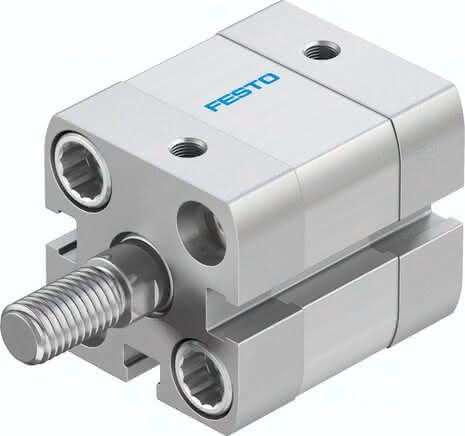

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Kolben- durchmesser
20 mm
Hub
5 MM
Kolbenstangengewinde
M8
Betriebsdruck
0,6 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Werkstoffhinweis
RoHS konform
Entspricht Norm
ISO 21287
Umgebungstemperatur
-20 bis 80 GC
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
0,20 J
LABS-Konformität
188 N
Einbaulage
beliebig
Theoretische Kraft bei 6 bar, Rücklauf
141 N
Grundgewicht bei 0 mm Hub
131 G
Bewegte Masse bei 0 mm Hub
30 G
Gewichtszuschlag pro 10 mm Hub
21 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
M5
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
0,135 KG
