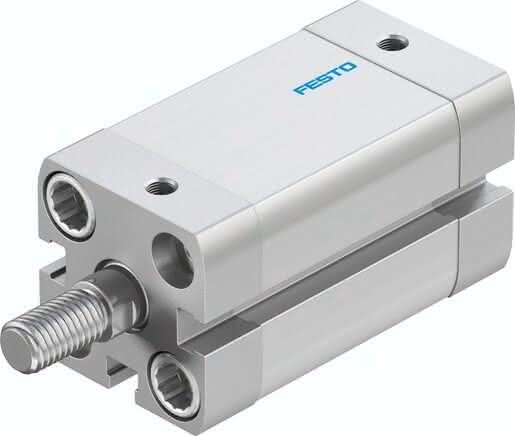

ADN-20-35-A-PPS-A

(8178863) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568621490Artikelnummer: K1914911

ADN-20-35-A-PPS-A (8178863) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-20-35-A-PPS-A ADN-20-35-A-PPS-A (8178863) Kompaktzylinder

Spezifikationen

Entspricht Norm

ISO 21287

Kolben-Ø

20 mm

Einbaulage

beliebig

Kolbenstangengewinde

Dämpfung

selbsteinstellende pneumatische Endlagendämpfung

Hub

35 MM

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Betriebsdruck

0,15 bis 1 MPA

LABS-Konformität

VDMA24364-B1/B2-L

Kolbenstangenende

Außengewinde

Werkstoff-Hinweis

RoHS konform

Befestigungsart

mit Zubehör

Symbol

991217

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Positionserkennung

für Näherungsschalter

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Dämpfungslänge

3 MM

Produktgewicht

205 G, 0,185 G

Umgebungstemperatur

80 GC

Werkstoff Dichtungen

TPE-U(PUR)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

141 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

188 N

Pneumatischer Anschluss

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Aufprallenergie in den Endlagen

0,2 J

Werkstoff Bundschrauben

Stahl

Bewegte Masse

55 G
