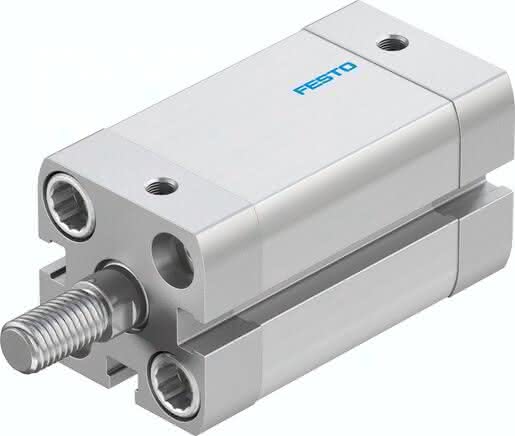

ADN-20-35-A-P-A

(8178859) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568621476Artikelnummer: K1914910

ADN-20-35-A-P-A (8178859) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-20-35-A-P-A ADN-20-35-A-P-A (8178859) Kompaktzylinder

Spezifikationen

Hub

35 MM

Entspricht Norm

ISO 21287

Kolbenstangengewinde

Einbaulage

beliebig

Kolben-Ø

20 mm

Symbol

991217

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Befestigungsart

mit Zubehör

Funktionsweise

doppeltwirkend

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Pneumatischer Anschluss

Umgebungstemperatur

80 GC

Produktgewicht

205 G, 0,2 G

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

141 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

188 N

Werkstoff-Hinweis

RoHS konform

Werkstoff Kolbenstange

hochlegierter Stahl

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Varianten

einseitige Kolbenstange

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Aufprallenergie in den Endlagen

0,2 J

Bewegte Masse

54 G
