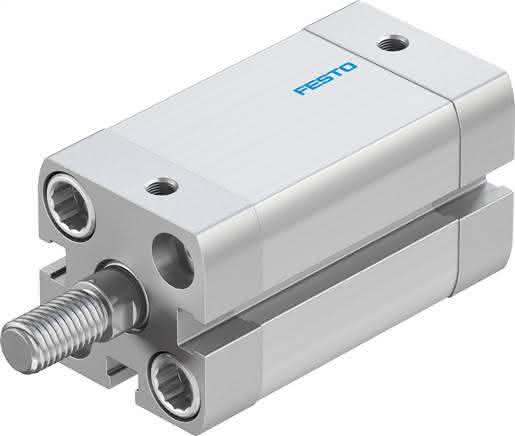

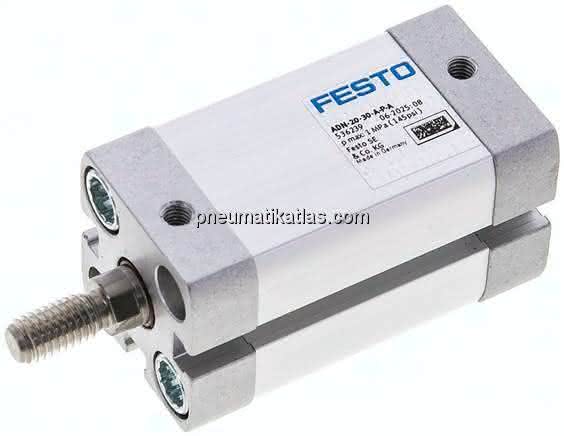

ADN-20-30-A-P-A

(536239) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568087449Artikelnummer: K1784146

ADN-20-30-A-P-A (536239) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-20-30-A-P-A ADN-20-30-A-P-A (536239) Kompaktzylinder

Spezifikationen

Kolben-Ø

20 mm

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Kolbenstangengewinde

LABS-Konformität

VDMA24364-B1/B2-L

Befestigungsart

mit Zubehör

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Einbaulage

beliebig

Pneumatischer Anschluss

Produktgewicht

194 G, 0,185 G

Umgebungstemperatur

80 GC

Varianten

einseitige Kolbenstange

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Aufprallenergie in den Endlagen

0,2 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

141 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

188 N

Werkstoff Dichtungen

TPE-U(PUR)

Bewegte Masse

51 G

Betriebsdruck

0,06 bis 1 MPA

Werkstoff Bundschrauben

Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Entspricht Norm

ISO 21287

Hub

30 MM
