Beschreibung
Hinweis:

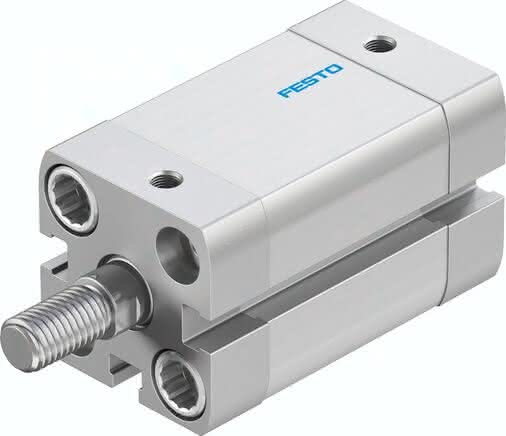

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
25 MM
Kolben- durchmesser
20 mm
Kolbenstangengewinde
M8
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Positionserkennung
für Näherungsschalter
Kolbenstangenende
Außengewinde
Varianten
einseitige Kolbenstange
Betriebsdruck
1,5 bis 10 BAR
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
0,20 J
Umgebungstemperatur
-20 bis 80 GC
Dämpfungslänge
3,0 MM
LABS-Konformität
188 N
Theoretische Kraft bei 6 bar, Rücklauf
141 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Grundgewicht bei 0 mm Hub
131 G
Pneumatischer Anschluss
M5
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Bewegte Masse bei 0 mm Hub
30 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Gewichtszuschlag pro 10 mm Hub
21 G
Werkstoffhinweis
RoHS konform
Produktgewicht
0,17 KG
