ADN-20-20-A-P-A

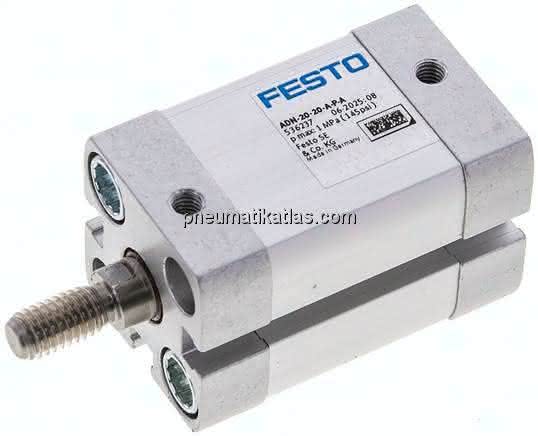

(536237) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568087425Artikelnummer: K1784142

ADN-20-20-A-P-A (536237) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-20-20-A-P-A ADN-20-20-A-P-A (536237) Kompaktzylinder

Spezifikationen

Kolben-Ø

20 mm

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Hub

20 MM

Einbaulage

beliebig

Betriebsdruck

0,06 bis 1 MPA

Befestigungsart

mit Zubehör

Entspricht Norm

ISO 21287

Funktionsweise

doppeltwirkend

Kolbenstangenende

Außengewinde

Positionserkennung

für Näherungsschalter

Pneumatischer Anschluss

Varianten

einseitige Kolbenstange

Symbol

991217

Werkstoff-Hinweis

RoHS konform

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

LABS-Konformität

VDMA24364-B1/B2-L

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Werkstoff Bundschrauben

Stahl

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Aufprallenergie in den Endlagen

0,2 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

141 N

Bewegte Masse

44 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

188 N

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Umgebungstemperatur

80 GC

Produktgewicht

172 G, 0,165 G
