Beschreibung
Hinweis:

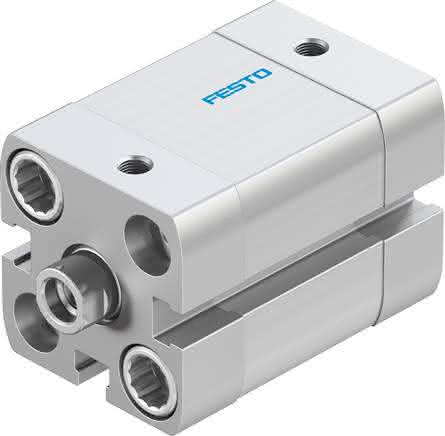

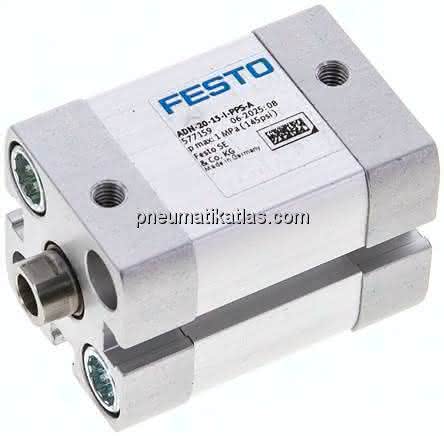

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
15 MM
Kolben- durchmesser
20 mm
Kolbenstangengewinde
M6
Betriebsdruck
1,5 bis 10 BAR
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Kolbenstangenende
Innengewinde
Funktionsweise
doppeltwirkend
Varianten
einseitige Kolbenstange
Positionserkennung
für Näherungsschalter
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Theoretische Kraft bei 6 bar, Rücklauf
141 N
Grundgewicht bei 0 mm Hub
131 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6 G
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Bewegte Masse bei 0 mm Hub
30 G
Dämpfungslänge
3,0 MM
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Gewichtszuschlag pro 10 mm Hub
21 G
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Pneumatischer Anschluss
M5
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium-1
0,20 J
Werkstoff Deckel
Aluminium, eloxiert
LABS-Konformität
188 N
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,14 KG
