Beschreibung
Hinweis:

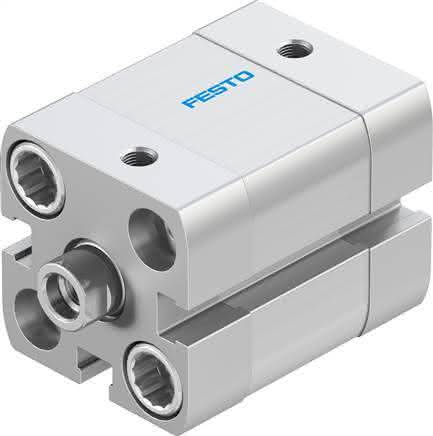

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Betriebsdruck
1,5 bis 10 BAR
Hub
10 MM
Kolben- durchmesser
20 mm
Kolbenstangengewinde
M6
Dämpfung
PPS: selbsteinstellende pneumatische Endlagendämpfung
Entspricht Norm
ISO 21287
Werkstoffhinweis-1
hochlegierter Stahl
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Innengewinde
Funktionsweise
doppeltwirkend
Positionserkennung
für Näherungsschalter
LABS-Konformität
188 N
Varianten
einseitige Kolbenstange
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium-1
0,20 J
Dämpfungslänge
3,0 MM
Einbaulage
beliebig
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 6 bar, Rücklauf
141 N
Pneumatischer Anschluss
M5
Werkstoffhinweis
RoHS konform
Gewichtszuschlag pro 10 mm Hub
21 G
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Grundgewicht bei 0 mm Hub
131 G
Bewegte Masse bei 0 mm Hub
30 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,13 KG
