Beschreibung
Hinweis:

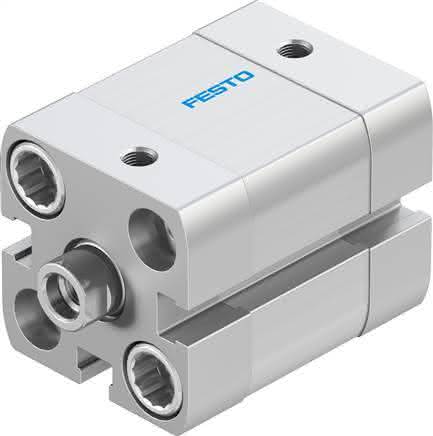

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
10 MM
Einbaulage
beliebig
Kolben- durchmesser
20 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangengewinde
M6
Betriebsdruck
0,6 bis 10 BAR
Varianten
einseitige Kolbenstange
Entspricht Norm
ISO 21287
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Funktionsweise
doppeltwirkend
Kolbenstangenende
Innengewinde
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Pneumatischer Anschluss
M5
LABS-Konformität
188 N
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium-1
0,20 J
Werkstoffhinweis
RoHS konform
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
6 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Theoretische Kraft bei 6 bar, Rücklauf
141 N
Bewegte Masse bei 0 mm Hub
30 G
Gewichtszuschlag pro 10 mm Hub
21 G
Grundgewicht bei 0 mm Hub
131 G
Produktgewicht
0,135 KG
