Beschreibung
Hinweis:

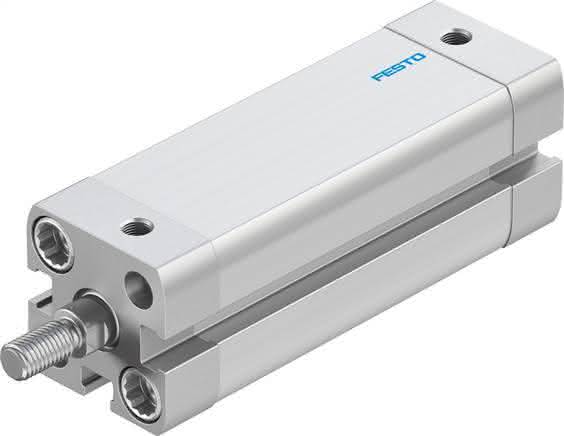

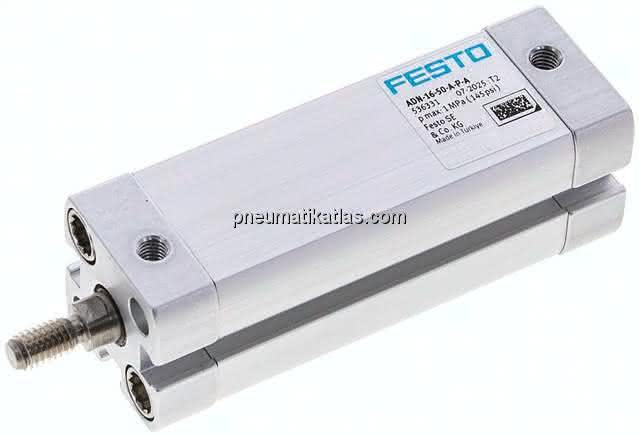

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
50 MM
Kolben- durchmesser
16 mm
Kolbenstangengewinde
M6
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Varianten
einseitige Kolbenstange
Betriebsdruck
0,6 bis 10 BAR
Entspricht Norm
ISO 21287
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Werkstoffhinweis-1
hochlegierter Stahl
Hinweis zum Betriebs- und Steuermedium-1
0,15 J
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Grundgewicht bei 0 mm Hub
79 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
Pneumatischer Anschluss
M5
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Werkstoff Deckel
Aluminium, eloxiert
Umgebungstemperatur
-20 bis 80 GC
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Bewegte Masse bei 0 mm Hub
15 G
LABS-Konformität
121 N
Gewichtszuschlag pro 10 mm Hub
14 G
Werkstoffhinweis
RoHS konform
Werkstoff Dichtungen
TPE-U(PUR)
Produktgewicht
0,145 KG
