Beschreibung
Hinweis:

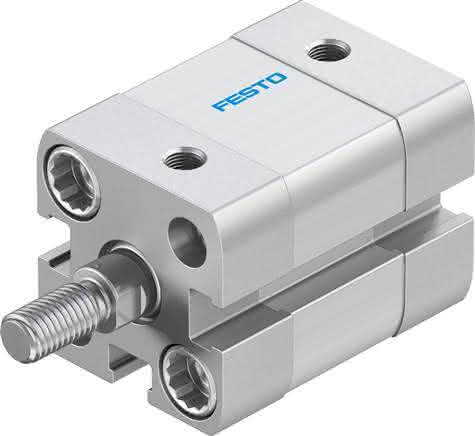

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
5 MM
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Entspricht Norm
ISO 21287
Kolben- durchmesser
16 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangengewinde
M6
Werkstoffhinweis
RoHS konform
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Werkstoff Dichtungen
TPE-U(PUR)
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Umgebungstemperatur
-20 bis 80 GC
Hinweis zum Betriebs- und Steuermedium-1
0,15 J
LABS-Konformität
121 N
Bewegte Masse bei 0 mm Hub
15 G
Gewichtszuschlag pro 10 mm Hub
14 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Grundgewicht bei 0 mm Hub
79 G
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminium, eloxiert
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Produktgewicht
0,08 KG
