Beschreibung
Hinweis:

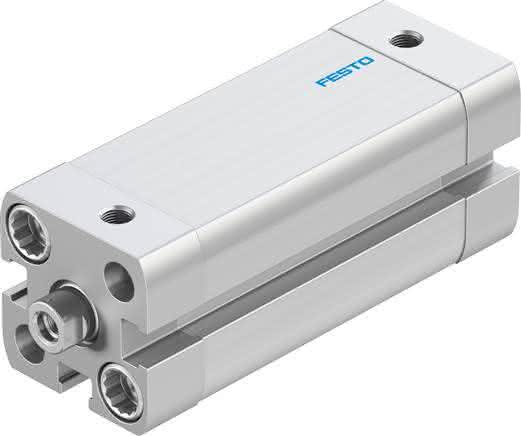

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Entspricht Norm
ISO 21287
Hub
40 MM
Kolben- durchmesser
16 mm
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangengewinde
M4
Betriebsdruck
1 bis 10 BAR
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Werkstoffhinweis-1
hochlegierter Stahl
Positionserkennung
für Näherungsschalter
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Innengewinde
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Umgebungstemperatur
-20 bis 80 GC
LABS-Konformität
121 N
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
Bewegte Masse bei 0 mm Hub
15 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Grundgewicht bei 0 mm Hub
79 G
Pneumatischer Anschluss
M5
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Hinweis zum Betriebs- und Steuermedium-1
0,15 J
Werkstoff Deckel
Aluminium, eloxiert
Gewichtszuschlag pro 10 mm Hub
14 G
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis
RoHS konform
Produktgewicht
0,125 KG
