Beschreibung
Hinweis:

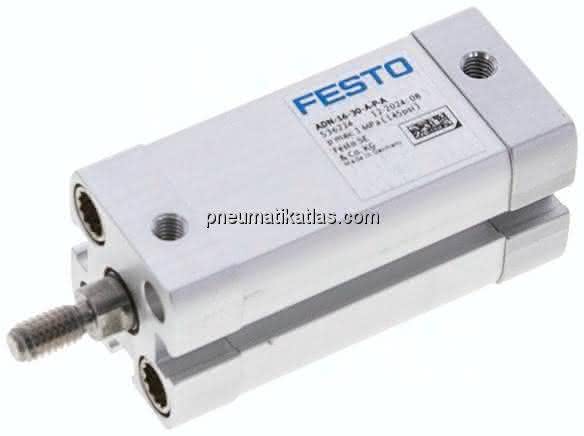

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
30 MM
Kolben- durchmesser
16 mm
Kolbenstangengewinde
M6
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Einbaulage
beliebig
Entspricht Norm
ISO 21287
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Betriebsdruck
1 bis 10 BAR
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
0,15 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Umgebungstemperatur
-20 bis 80 GC
LABS-Konformität
121 N
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
Bewegte Masse bei 0 mm Hub
15 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Gewichtszuschlag pro 10 mm Hub
14 G
Grundgewicht bei 0 mm Hub
79 G
Pneumatischer Anschluss
M5
Werkstoffhinweis
RoHS konform
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoff Deckel
Aluminium, eloxiert
Werkstoffhinweis-1
hochlegierter Stahl
Produktgewicht
0,115 KG
