Beschreibung
Hinweis:

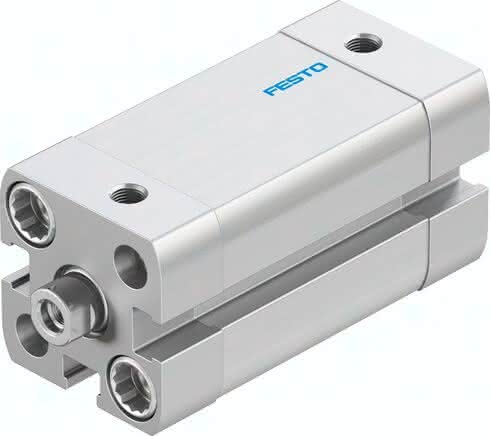

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Entspricht Norm
ISO 21287
Hub
25 MM
Kolben- durchmesser
16 mm
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Kolbenstangengewinde
M4
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Funktionsweise
doppeltwirkend
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Hinweis zum Betriebs- und Steuermedium-1
0,15 J
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Umgebungstemperatur
-20 bis 80 GC
Bewegte Masse bei 0 mm Hub
15 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
LABS-Konformität
121 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Grundgewicht bei 0 mm Hub
79 G
Werkstoffhinweis-1
hochlegierter Stahl
Pneumatischer Anschluss
M5
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Gewichtszuschlag pro 10 mm Hub
14 G
Werkstoffhinweis
RoHS konform
Produktgewicht
0,105 KG
