Beschreibung
Hinweis:

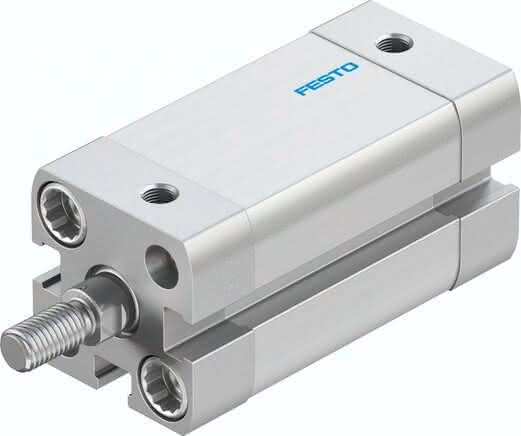

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Einbaulage
beliebig
Hub
25 MM
Kolben- durchmesser
16 mm
Kolbenstangengewinde
M6
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
ISO 21287
LABS-Konformität
121 N
Betriebsdruck
1 bis 10 BAR
Umgebungstemperatur
-20 bis 80 GC
Funktionsweise
doppeltwirkend
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Hinweis zum Betriebs- und Steuermedium-1
0,15 J
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Werkstoffhinweis
RoHS konform
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Bewegte Masse bei 0 mm Hub
15 G
Pneumatischer Anschluss
M5
Gewichtszuschlag pro 10 mm Hub
14 G
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Grundgewicht bei 0 mm Hub
79 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Produktgewicht
0,11 KG
