Beschreibung

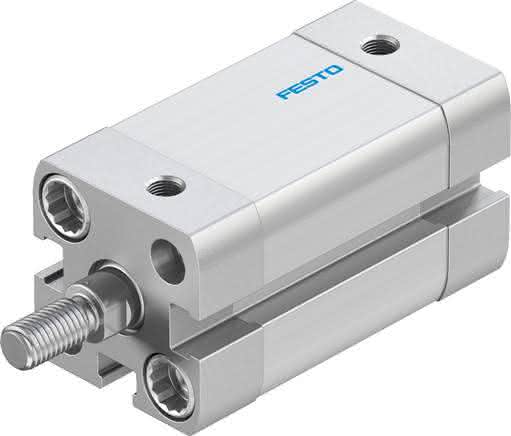

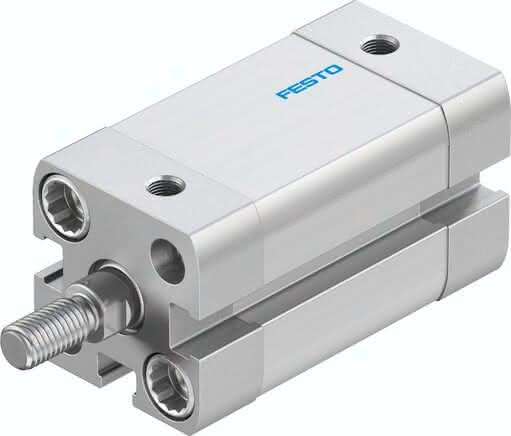

ADN-16-20-A-P-A ADN-16-20-A-P-A (536222) Kompaktzylinder
Spezifikationen
Kolben-Ø
16 mm
Basierend auf Norm
ISO 21287
Einbaulage
beliebig
Hub
20 MM
Kolbenstangengewinde
M6
Dämpfung
elastische Dämpfungsringe/-platten beidseitig
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Funktionsweise
doppeltwirkend
LABS-Konformität
VDMA24364-B1/B2-L
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Werkstoff-Hinweis
RoHS konform
Symbol
991217
Hinweis zum Betriebs-/Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Befestigungsart
mit Zubehör
Pneumatischer Anschluss
M5
Reinraumtauglichkeit, gemessen nach ISO 14644-14
Klasse 5 nach ISO 14644-1
Aufprallenergie in den Endlagen
0,15 J
Produktgewicht
103 G, 0,105 G
Betriebsdruck
0,1 bis 1 MPA
Werkstoff Zylinderrohr
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
90 N
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
121 N
Bewegte Masse
26 G
Umgebungstemperatur
80 GC
Werkstoff Deckel
Aluminium-Knetlegierung, eloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoff Bundschrauben
Stahl
Werkstoff Dichtungen
TPE-U(PUR)
Varianten
einseitige Kolbenstange
