Beschreibung
Hinweis:

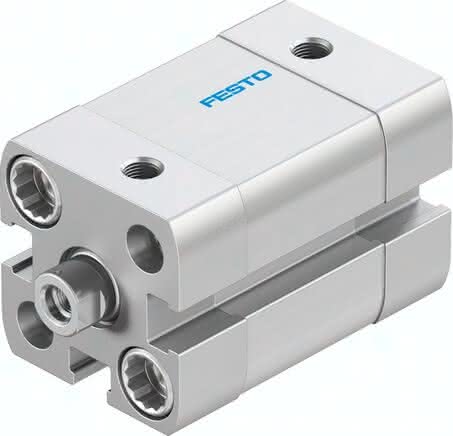

Wählen Sie den passenden Festo ADN-Zylinder mithilfe der Filter oder suchen Sie direkt nach der Materialnummer, die auf dem Zylinder angegeben ist. Ein grüner Haken zeigt Ihnen die Lieferfähigkeit des Festo-Zylinders an. Falls Sie Anpassungen wünschen oder beispielsweise eine Montage mit Befestigungsmaterial benötigen, übernehmen wir das gerne für Sie. Kontaktieren Sie uns, damit wir Ihnen bei Ihrer individuellen Konfiguration weiterhelfen können.
Spezifikationen
Hub
10 MM
Kolben- durchmesser
16 mm
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Kolbenstangengewinde
M4
Betriebsdruck
1 bis 10 BAR
Funktionsweise
doppeltwirkend
Entspricht Norm
ISO 21287
Kolbenstangenende
Innengewinde
Positionserkennung
für Näherungsschalter
Einbaulage
beliebig
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium-1
0,15 J
Umgebungstemperatur
-20 bis 80 GC
LABS-Konformität
121 N
Bewegte Masse bei 0 mm Hub
15 G
Gewichtszuschlag pro 10 mm Hub
14 G
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf
mit Durchgangsbohrung, mit Innengewinde, mit Zubehör, wahlweise:
Werkstoffhinweis
RoHS konform
Grundgewicht bei 0 mm Hub
79 G
Pneumatischer Anschluss
M5
Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf
4 G
Werkstoff Deckel
Aluminium, eloxiert
Werkstoff Dichtungen
TPE-U(PUR)
Werkstoffhinweis-1
hochlegierter Stahl
Werkstoff Bundschrauben
Aluminium-Knetlegierung, gleiteloxiert
Theoretische Kraft bei 6 bar, Rücklauf
90 N
Varianten
einseitige Kolbenstange
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Produktgewicht
0,085 KG
