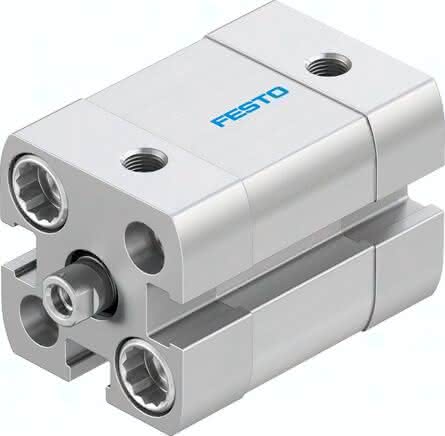

ADN-12-5-I-P-A

(536211) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568087197Artikelnummer: K1784121

ADN-12-5-I-P-A (536211) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-12-5-I-P-A ADN-12-5-I-P-A (536211) Kompaktzylinder

Spezifikationen

Kolben-Ø

12 mm

Kolbenstangengewinde

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Einbaulage

beliebig

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

LABS-Konformität

VDMA24364-B1/B2-L

Befestigungsart

mit Zubehör

Betriebsdruck

0,1 bis 1 MPA

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Basierend auf Norm

ISO 21287

Symbol

991217

Varianten

einseitige Kolbenstange

Funktionsweise

doppeltwirkend

Werkstoff-Hinweis

RoHS konform

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Produktgewicht

68 G, 0,07 G

Reinraumtauglichkeit, gemessen nach ISO 14644-14

Klasse 5 nach ISO 14644-1

Umgebungstemperatur

80 GC

Aufprallenergie in den Endlagen

0,07 J

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

51 N

Bewegte Masse

11 G

Pneumatischer Anschluss

Werkstoff Bundschrauben

Stahl

Werkstoff Deckel

Aluminium-Knetlegierung, eloxiert

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

68 N

Hub

5 MM
