Beschreibung

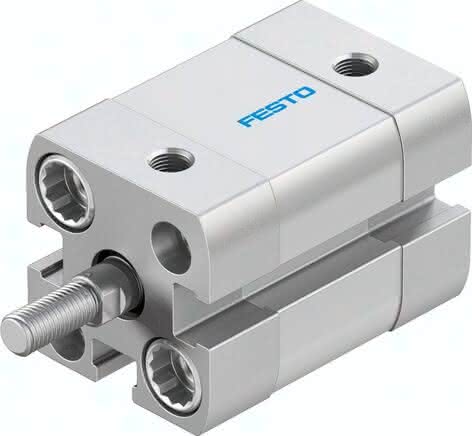

ADN-12-5-A-P-A ADN-12-5-A-P-A (536204) Kompaktzylinder
Spezifikationen
Dämpfung
P: elastische Dämpfungsringe/-platten beidseitig
Entspricht Norm
ISO 21287
Kolben-Durchmesser
12 mm
Umgebungstemperatur
-20 bis 80 GC
Hub
5 MM
Funktionsweise
doppeltwirkend
Kolbenstangengewinde
M5
Kolbenstangenende
Außengewinde
Positionserkennung
für Näherungsschalter
Varianten
einseitige Kolbenstange
Betriebsmedium
Druckluft nach ISO 8573-1:2010 [7:4:4]
Hinweis zum Betriebs- und Steuermedium
Geölter Betrieb möglich (im weiteren Betrieb erforderlich)
Aufprallenergie in den Endlagen
0,07 J
Korrosionsbeständigkeitsklasse KBK
2 - mäßige Korrosionsbeanspruchung
Theoretische Kraft bei 6 bar, Vorlauf
68 N
Werkstoff Dichtungen
TPE-U(PUR)
Bewegte Masse bei 0 mm Hub
9 G
Gewichtszuschlag pro 10 mm Hub
12 G
Theoretische Kraft bei 6 bar, Rücklauf
51 N
Grundgewicht bei 0 mm Hub
77 G
Zuschlag bewegte Masse pro 10 mm Hub
2 G
Pneumatischer Anschluss
M5
Werkstoff Deckel
Aluminiumeloxiert
Werkstoff Kolbenstange
hochlegierter Stahl
Werkstoffhinweis
RoHS konform
Werkstoff Zylinderrohr
Aluminium-Knetlegierunggleiteloxiert
Befestigungsart
mit Durchgangsbohrungmit Innengewindemit Zubehörwahlweise:
Betriebsdruck
1 bis 10 BAR
Einbaulage
beliebig
Gewicht
0,07 KG
