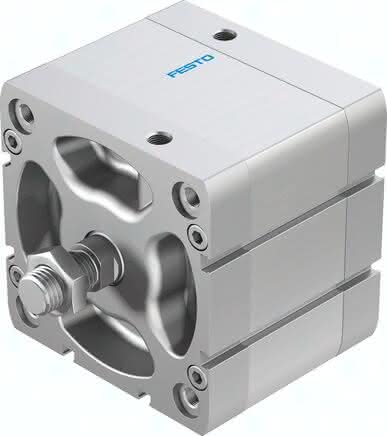

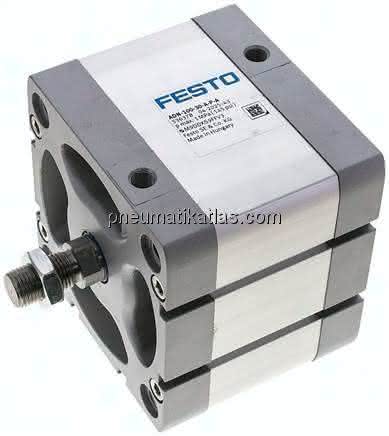

ADN-100-30-A-P-A

(536378) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171674Artikelnummer: K1784098

ADN-100-30-A-P-A (536378) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-100-30-A-P-A ADN-100-30-A-P-A (536378) Kompaktzylinder

Spezifikationen

Kolben-Ø

100 mm

Hub

30 MM

Kolbenstangengewinde

M16x1,5

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangenende

Außengewinde

Einbaulage

beliebig

Entspricht Norm

ISO 21287

Positionserkennung

für Näherungsschalter

Varianten

einseitige Kolbenstange

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung

Funktionsweise

doppeltwirkend

Symbol

991217

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Aufprallenergie in den Endlagen

2,5 J

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

LABS-Konformität

VDMA24364-B1/B2-L

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

4524 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

4712 N

Befestigungsart

mit Zubehör

Werkstoff Bundschrauben

Stahl

Pneumatischer Anschluss

G1/8

Werkstoff Deckel

Aluminium-Druckguss, beschichtet

Werkstoff-Hinweis

RoHS konform

Werkstoff Dichtungen

TPE-U(PUR)

Werkstoff Kolbenstange

hochlegierter Stahl

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Betriebsdruck

0,06 bis 1 MPA

Umgebungstemperatur

-20 bis 80 GC

Bewegte Masse

671 G

Produktgewicht

2038 G, 2 G
