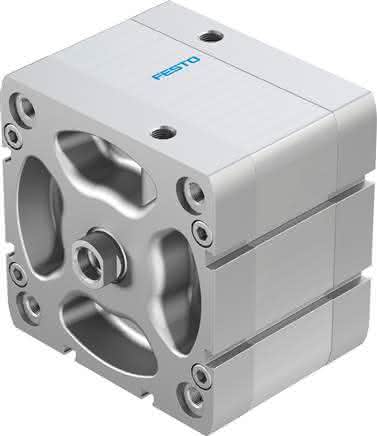

ADN-100-20-I-P-A

(536386) Kompaktzylinder

Ausgabe: 1 StückEAN: 4052568171742Artikelnummer: K1784095

ADN-100-20-I-P-A (536386) Kompaktzylinder

Ausgabe:

1 STK

Beschreibung

ADN-100-20-I-P-A ADN-100-20-I-P-A (536386) Kompaktzylinder

Spezifikationen

Einbaulage

beliebig

Kolben-Ø

100 mm

Symbol

991217

Betriebsdruck

0,06 bis 1 MPA

Entspricht Norm

ISO 21287

Kolbenstangengewinde

M12

LABS-Konformität

VDMA24364-B1/B2-L

Dämpfung

elastische Dämpfungsringe/-platten beidseitig

Kolbenstangenende

Innengewinde

Positionserkennung

für Näherungsschalter

Werkstoff-Hinweis

RoHS konform

Betriebsmedium

Druckluft nach ISO 8573-1:2010 [7:4:4]

Funktionsweise

doppeltwirkend

Hinweis zum Betriebs-/Steuermedium

Geölter Betrieb möglich (im weiteren Betrieb erforderlich)

Varianten

einseitige Kolbenstange

Umgebungstemperatur

-20 bis 80 GC

Aufprallenergie in den Endlagen

2,5 J

Produktgewicht

1788 G, 1,8 G

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Rücklauf

4524 N

Theoretische Kraft bei 0,6 MPa (6 bar, 87 psi), Vorlauf

4712 N

Werkstoff Bundschrauben

Stahl

Bewegte Masse

495 G

Werkstoff Zylinderrohr

Aluminium-Knetlegierung, gleiteloxiert

Werkstoff Deckel

Aluminium-Druckguss, beschichtet

Werkstoff Dichtungen

TPE-U(PUR)

Befestigungsart

mit Zubehör

Pneumatischer Anschluss

G1/8

Werkstoff Kolbenstange

hochlegierter Stahl

Hub

20 MM

Korrosionsbeständigkeitsklasse KBK

2 - mäßige Korrosionsbeanspruchung
