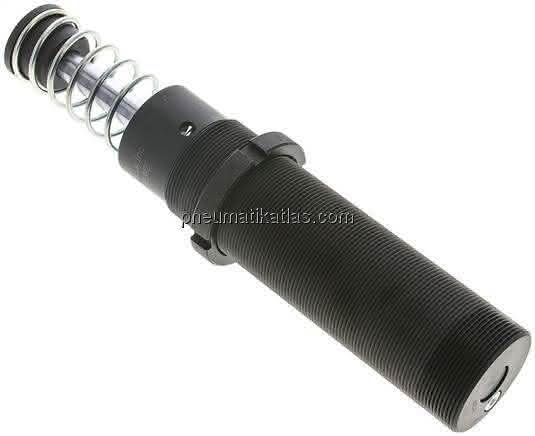

Beschreibung
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: Stahl hartverchromt, Kopf: Stahl gehärtet und brüniert, Druckfeder: verzinkt oder KU-beschichtet
Temperaturbereich:
-12°C bis max. +66°C
Auffahrgeschwindigkeit:
0,15 - 5 m/s (auf Anfrage bis 20 m/s)
Festanschlag:
integriert
Optional:
Hochtemperaturausführung (0°C bis max. +150°C) -HT, Tieftemperaturausführung (-50°C bis max. +66°C) -LT
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ggf. muss dieser demontiert werden.
Spezifikationen
max. Energieaufnahme pro Hub (W3)
1130 NM
Ausführung
Standard, selbsteinstellend
Gewinde B
M 45x1,5
Temperaturbereich
-12 bis +66 GC
max. Energieaufnahme pro Stunde (W4)
146000 NM
A
172,1 MM
Hub
75 MM
Federkraft
50 - 180 N
effektive Masse (me)
230 - 930 KG
max. Achsabweichung*
2 GRDW
Aufprallkopf
PP 45
Klemmflansch
QF 45
Kontermutter
NM 45
C
73,9 MM
D
35 MM
Gewicht
1,6 KG
