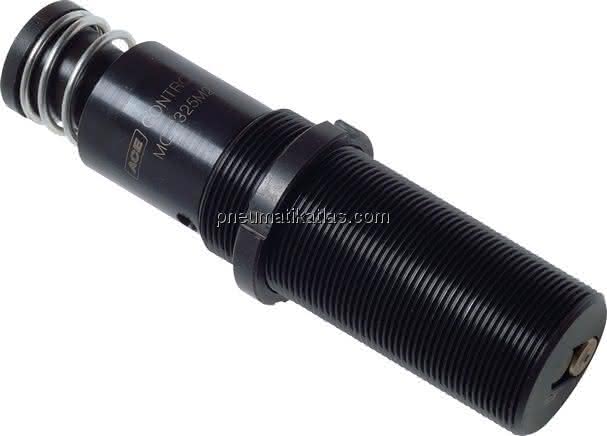

Beschreibung
Werkstoffe:
Stoßdämpferkörper und Zubehör: Stahl brüniert, Kolbenstange: Stahl hartverchromt, Kopf: Stahl gehärtet und brüniert, Druckfeder: verzinkt oder KU-beschichtet
Temperaturbereich:
-12°C bis max. +66°C
Auffahrgeschwindigkeit:
0,15 - 5 m/s (auf Anfrage bis 20 m/s)
Festanschlag:
integriert
Optional:
Hochtemperaturausführung (0°C bis max. +150°C) -HT, Tieftemperaturausführung (-50°C bis max. +66°C) -LT
*bei höherer Achsabweichung Bolzenvorlagerung (Typ BV) einsetzen
**Die Bolzenvorlagerung kann nur auf Stoßdämpfern ohne Aufprallkopf montiert werden, ggf. muss dieser demontiert werden.
Spezifikationen
max. Energieaufnahme pro Hub (W3)
740 NM
Ausführung
Hochtemperatur, selbsteinstellend
Gewinde B
M 45x1,5
Temperaturbereich
0 bis +150 GC
max. Energieaufnahme pro Stunde (W4)
112000 NM
A
146,5 MM
Hub
50 MM
Federkraft
70 - 145 N
effektive Masse (me)
45 - 180 KG
max. Achsabweichung*
3 GRDW
Aufprallkopf
PP 45
Klemmflansch
QF 45
Bolzenvorlagerung**
BV 4550
Kontermutter
NM 45
C
48,5 MM
D
35 MM
Gewicht
1,4 KG
